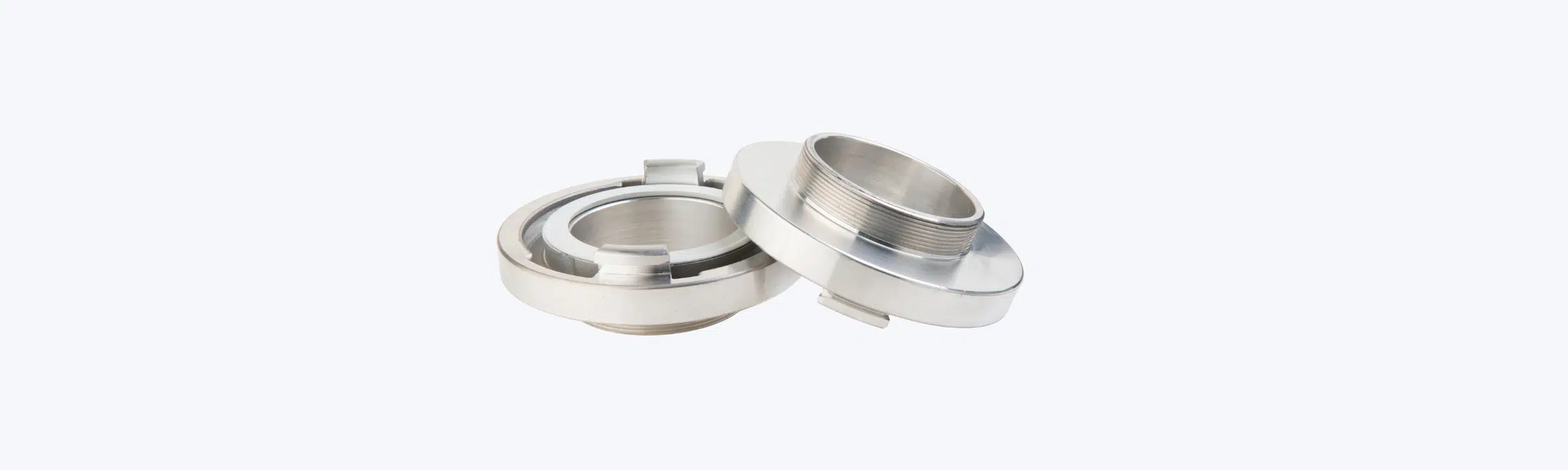

Zur zuverlässigen Verbindung von Schläuchen werden Festkupplungen verwendet. Die genauen Einsatzbereiche, ihre Funktionsweise und die unterschiedlichen Größen sind in diesem Artikel zusammengefasst.
Inhaltsverzeichnis
Was ist eine Festkupplung?
Es handelt sich um ein mechanisches Verbindungselement, das dazu dient, Schläuche oder andere flexible Leitungen schnell, sicher und dicht mit Anschlüssen, Armaturen oder untereinander zu verbinden. Sie sind so konstruiert, dass sie eine zuverlässige und oft druckbeständige Verbindung herstellen, die bei Bedarf wieder gelöst werden kann. Im Allgemeinen sind Festkupplungen für den dauerhaften oder semi-permanenten Einsatz an einem Gerät oder Schlauch vorgesehen – im Gegensatz zu losen Kupplungen, die flexibler eingesetzt werden können.
Wofür werden Festkupplungen verwendet?
Festkupplungen werden in Bereichen eingesetzt, in denen schnelle, sichere und dichte Verbindungen von Schlauchleitungen an feste Installationen oder andere Schlauchelemente erforderlich sind. Typische Einsatzgebiete umfassen:
Industrie
Für den Transport von Flüssigkeiten, Gasen oder Granulaten in Produktionsprozessen, Kühlsystemen oder bei der Wartung von Anlagen.
Feuerwehr und Katastrophenschutz
Hier sind Festkupplungen, insbesondere Storz-Kupplungen, der Standard für die Verbindung von Feuerwehrschläuchen an Hydranten, Pumpen oder Strahlrohre. Die schnelle Handhabung ist in Notfallsituationen von entscheidender Bedeutung.
Landwirtschaft
Zum Anschluss von Bewässerungssystemen, Gülletransportern oder anderen landwirtschaftlichen Maschinen, die mit flüssigen Medien arbeiten.
Bauwesen
Für das Ableiten von Schmutzwasser, den Transport von Beton oder anderen Baustoffen mittels Pumpen und Schläuchen.
Temporäre Installationen
Überall dort, wo flexible Leitungen temporär in ein System integriert werden müssen, wie z.B. bei mobilen Heizungen oder Kühlanlagen.
Der Hauptzweck ist stets die Gewährleistung einer zuverlässigen und leckagefreien Verbindung, die auch unter Druck standhält und bei Bedarf schnell gelöst werden kann.
Wie funktioniert eine Festkupplung?
Die Funktionsweise lässt sich exemplarisch am weit verbreiteten Storz-Kupplungssystem erläutern, das als Bajonettverschluss konzipiert ist. Eine Storz-Kupplung besteht aus zwei identischen Kupplungshälften. Jede Hälfte ist mit zwei gegenüberliegenden Klauen (Knaggen) ausgestattet, die nach innen gerichtet sind. Zum Verbinden der Kupplungen geht man wie folgt vor:
- Ineinanderstecken: Die beiden Kupplungshälften werden so aneinander geführt, dass die Klauen der einen Hälfte in die Aussparungen der anderen Hälfte passen.
- Drehbewegung: Anschließend wird eine der Kupplungshälften (oder beide gleichzeitig) um etwa eine Vierteldrehung gedreht. Dabei greifen die Klauen hinter die entsprechenden Gegenstücke der anderen Hälfte.
- Verriegelung: Durch die Drehbewegung verhaken sich die Klauen fest ineinander. Ein integrierter Dichtungsring (oft aus NBR-Gummi) wird dabei komprimiert, wodurch eine dichte und druckbeständige Verbindung entsteht.
Das Lösen der Verbindung erfolgt durch eine entgegengesetzte Drehbewegung. Dieses Prinzip ermöglicht eine schnelle und werkzeuglose Verbindung, die auch unter Druck sicher hält.
Wozu benötigt man Festkupplungen im Zusammenhang mit mobilen Heizungen?
Im Kontext mobiler Heizsysteme spielen Festkupplungen eine entscheidende Rolle für die schnelle und flexible Anbindung von Heizschläuchen an die Heizzentrale. Mobile Heizungen kommen zum Einsatz, wenn die reguläre Heizungsanlage ausfällt, bei Sanierungsarbeiten, zur Estrichtrocknung oder bei temporären Veranstaltungen, die eine externe Wärmequelle benötigen.
Die Vorteile des Einsatzes von Festkupplungen (insbesondere Storz-Kupplungen) bei mobilen Heizungen sind vielfältig:
Schnelle Einsatzbereitschaft
Der Bajonettverschluss der Storz-Kupplungen ermöglicht ein zügiges Verbinden und Trennen der Heizschläuche. Dies ist wichtig, um bei einem Heizungsausfall schnell reagieren und die Wärmeversorgung wiederherstellen zu können.
Hohe Betriebssicherheit
Die Kupplungen gewährleisten eine dichte und druckbeständige Verbindung, die auch bei den im Heizkreislauf üblichen Drücken und Temperaturen zuverlässig funktioniert. Leckagen werden so vermieden.
Standardisierung und Kompatibilität
Storz-Kupplungen sind ein etablierter Standard, was die Kompatibilität zwischen verschiedenen mobilen Heizzentralen, Schlauchtypen und Adaptern sicherstellt. Dies vereinfacht die Logistik und den Aufbau temporärer Heizlösungen.
Robuste Bauweise
Festkupplungen für mobile Heizungen sind in der Regel aus widerstandsfähigen Materialien wie Aluminium gefertigt.
Typischerweise werden mobile Heizzentralen mit entsprechenden Festkupplungsanschlüssen ausgestattet, an die dann die Heizschläuche mit den passenden Gegenstücken angeschlossen werden. Dies ermöglicht eine flexible Verlegung der Heizleitungen über größere Distanzen und eine schnelle Anpassung an unterschiedliche Gegebenheiten vor Ort.
Welche unterschiedlichen Festkupplungen und Größen gibt es?
Es gibt verschiedene Arten für spezifische Anwendungen, aber die die Storz-Kupplung ist die am weitesten verbreitete Form in Deutschland und vielen anderen Ländern – insbesondere im Bereich der Feuerwehr und bei industriellen Anwendungen, einschließlich mobiler Heizsysteme. Die Größen der Storz-Kupplungen sind genormt und werden durch Buchstaben oder den Knaggenabstand (Abstand zwischen den Klauen) definiert.
Größen von Festkupplungen
| Größe | Knaggenabstand (mm) | Typische Nennweite (Zoll) | Anwendungsbereich (Beispiele) |
|---|---|---|---|
| A | 133 | 4 | Große Pumpen, Sauganschlüsse, mobile Heizzentralen |
| B | 89 | 3 | Feuerwehrschläuche (B-Schläuche), größere Industriepumpen, mobile Heizzentralen |
| C | 66 | 2 | Feuerwehrschläuche (C-Schläuche), kleinere Industriepumpen, mobile Heizzentralen |
| D | 31 | 1 | Kleinere Schläuche, z.B. Kübelspritzen, Gartenschläuche |
Neben den gängigen Storz-Festkupplungen mit Innen- oder Außengewinde gibt es auch spezielle Varianten wie Festkupplungen mit Blindkappen zum Verschließen von Anschlüssen oder solche mit integriertem Rückschlagventil für spezifische Anforderungen.
Materialzusammensetzung von Festkupplungen
Sie sind in der Regel aus robusten Materialien wie Aluminium (häufig geschmiedet) gefertigt, um Langlebigkeit und Beständigkeit gegenüber Druck und äußeren Einflüssen zu gewährleisten. Die Dichtungen bestehen meist aus NBR (Nitril-Butadien-Kautschuk), einem Material, das gute Beständigkeit gegenüber Ölen, Fetten und vielen Chemikalien aufweist und einen breiten Temperaturbereich abdeckt.
Quellen:
Telle.de. PDF. Armaturen und Schlauchleitungen Storz Saug- und Druckkupplungen.
