Mobile Heizsysteme kommen ohne Heizungsschläuche nicht aus. Wofür sie genau verwendet werden und welche Heizungsschlauch-Arten es gibt, erfahren Sie in diesem Beitrag.
Inhaltsverzeichnis

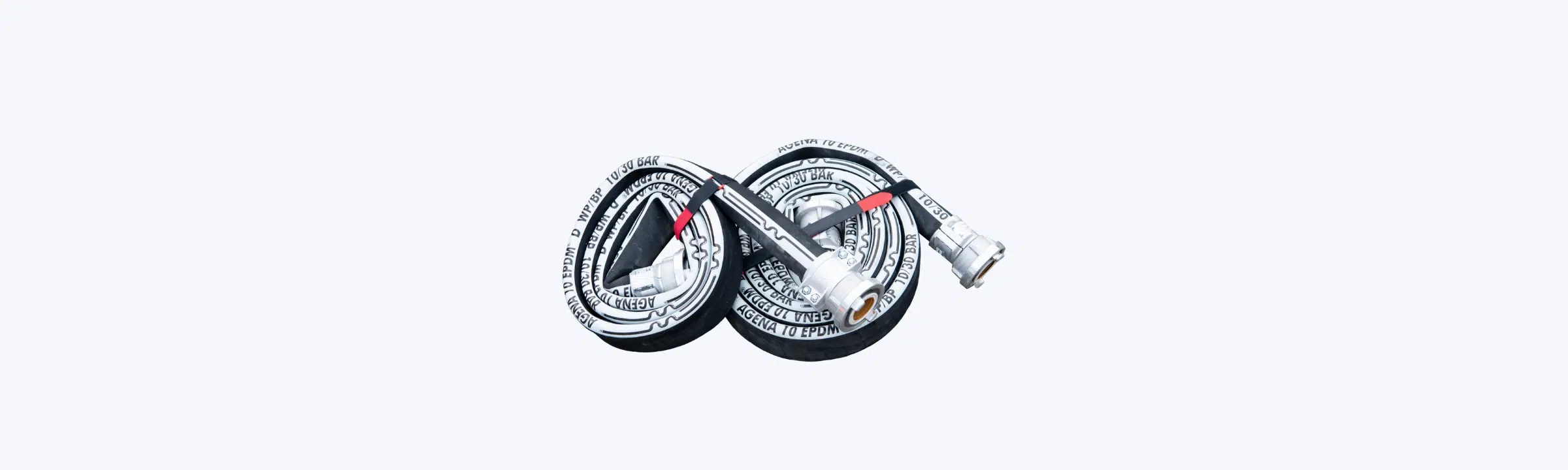

Was ist ein Heizungsschlauch?
Ein Heizungsschlauch ist ein flexibler, meist rohrförmiger Hohlkörper, der speziell für den Transport von heißen Flüssigkeiten oder Gasen in Heizsystemen konzipiert ist. Er ist auf die besonderen Anforderungen von Wärmeübertragungssystemen zugeschnitten. Ein Heizungsschlauch beinhaltet in der Regel eine besondere Beständigkeit gegenüber hohen Temperaturen und hohem Druck. Er ist ein entscheidendes Bauteil in Systemen, die Wärme von einem Ort zum nächsten leiten müssen.
Wofür werden Heizungsschläuche verwendet?
Heizungsschläuche kommen dort zum Einsatz, wo der Transport von Wärmeenergie in flüssiger oder gasförmiger Form erforderlich ist. Ihre Flexibilität ermöglicht die Überbrückung von Abständen, die Bewegung von Komponenten und die Dämpfung von Vibrationen, was starre Rohrleitungen nicht leisten können.
Kraftfahrzeuge (Kfz)
Im Automobilbereich sind Heizungsschläuche unerlässlich für das Heizsystem des Fahrzeugs. Sie transportieren heißes Kühlmittel vom Motor zum Heizungskern (Wärmetauscher) im Fahrzeuginnenraum. Dort wird die Wärme an die Luft abgegeben, die dann zur Beheizung des Fahrerraums genutzt wird. Die Schläuche müssen extremen Temperaturschwankungen, Vibrationen und dem Druck des Kühlsystems standhalten. Typische Materialen sind EPDM-Gummi, oft mit textilen Gewebeeinlagen zur Verstärkung.
Industrie
In industriellen Anwendungen wird der Heizungsschlauch für den Transport von Heißwasser, Dampf, Ölen oder anderen erhitzten Medien eingesetzt. Beispiele hierfür sind Produktionsprozesse, bei denen bestimmte Temperaturen aufrechterhalten werden müssen, oder die Beheizung von Industrieanlagen und Hallen. Hier kommt oft eine Heizungsschlauch mit höherer Druck- und Temperaturbeständigkeit zum Einsatz, der aus speziellen Gummimischungen (z.B. EPDM, NBR) oder sogar PTFE gefertigt ist, oft verstärkt mit Stahldrahtspiralen oder Textilgeflechten, um auch aggressiven Medien und einem hohen Druck standzuhalten.
Gebäudeheizung und Sanitär
Im Rahmen der Gebäudeheizung wird der Heizungsschlauch, oft als Flexschlauch oder Panzerschlauch bezeichnet, für den Anschluss von Heizkörpern, Fußbodenheizungsverteilern oder zur Befüllung und Entleerung von Heizungsanlagen verwendet. Er bietet den Vorteil einer einfachen Installation und ermöglicht einen flexiblen Anschluss. Ein Heizungsschlauch ist in der Regel für die Temperaturen und den Druck von Warmwasserheizsystemen ausgelegt und besteht oft aus EPFM mit einer Ummantelung aus Edelstahlgeflecht.
Welche Unterschiede und Heizungsschlauch-Größen gibt es?
Heizungsschläuche unterscheiden sich in Material, Aufbau, Temperaturbeständigkeit, Druckfestigkeit und den damit verbundenen Anwendungsbereichen. Die Größen werden üblicherweise in Millimetern (Innendurchmesser) oder Zoll angegeben.
Materialien und Eigenschaften
Die Wahl des Materials ist entscheidend für die Leistungsfähigkeit und Langlebigkeit des Heizungsschlauchs:
- EPDM (Ethylen-Propylen-Dien-Kautschuk): Dies ist das am häufigsten verwendete Material für Heizungsschläuche, insbesondere im Kfz-Bereich und für Warmwasseranwendungen. EPFM bietet eine ausgezeichnete Beständigkeit gegen Hitze, Ozon, Witterungseinflüsse und viele Chemikalien. Temperaturbereiche liegen typischerweise zwischen -40 °C und +120 °C, kurzzeitig auch höher.
- Silikon: Silikonschläuche sind bekannt für ihre hohe Temperaturbeständigkeit (oft bis über +200 °C) und Flexibilität. Sie werden häufig in Hochleistungs-Kfz-Anwendungen oder in der Industrie eingesetzt, wo aggressive Medien oder Dampf transportiert werden. Sie sind weniger flexibel als Gummi- oder Silikonschläuche und werden oft mit Edelstahlgeflecht ummantelt, um die Druckfestigkeit zu erhöhen.
- NBR (Nitrilkautschuk): Obwohl NBR primär für Öl- und Kraftstoffanwendungen bekannt ist, gibt es auch NBR-Mischungen, die für bestimmte Heißwasser- oder Dampfanwendungen geeignet sind, insbesondere wenn auch eine Beständigkeit gegenüber Ölen oder Fetten erforderlich ist.
Aufbau und Verstärkung
Um die erforderliche Druckfestigkeit und Formstabilität zu gewährleisten, sind Heizungsschläuche oft verstärkt durch:
- Textileinlagen: Eine oder mehrere Lagen aus Textilfasern (z.B. Polyester, Aramid) sind in die Gummischicht eingebettet, um dem Schlauch Stabilität und Druckfestigkeit zu verleihen. Dies ist typisch für Kfz-Heizungsschläuche.
- Drahtspiralen: Metallspiralen (oft aus Stahl) werden in den Schlauch integriert, um ein Kollabieren unter Vakuum oder ein Abknicken zu verhindern und die Formstabilität zu erhöhen. Dies ist besonders bei Saugschläuchen oder flexiblen Warmluftschläuchen der Fall.
- Edelstahlgeflecht: Eine äußere Ummantelung aus Edelstahlgeflecht schützt den Schlauch und erhöht die Druckfestigkeit. Dies ist charakteristisch für Panzerschläuche im Sanitär- und Heizungsbereich.
Gängige Größen
Die Größen von Heizungsschläuchen werden in der Regel nach ihrem Innendurchmesser (ID) angegeben, entweder in Millimetern (mm) oder in Zoll (inch). Die Wahl der Größen hängt vom benötigten Durchfluss und den Systemanforderungen ab. Hier sind einige gängige Größen und deren Umrechnungen:
| Zoll (Inch) | Innendurchmesser (ca. mm) | Storz-Größe (DN) | Anwendungsbeispiel |
|---|---|---|---|
| 1/4 | 6-7 | Kleinere Anschlüsse, Messleitungen | |
| 3/8 | 9-10 | Kleinere Heizkreise, Rückläufe | |
| 1/2 | 12-13 | Standard-Heizkörperanschlüsse, kleinere Warmwasserleitungen | |
| 5/8 | 15-16 | Kfz-Heizungsschläuche, größere Heizkörperanschlüsse | |
| 3/4 | 19-20 | D (25) | Hauptleitungen, Befüllschläuche für Heizungsanlagen |
| 1 | 25-26 | C (52) | Größere Heizkreise, industrielle Anwendungen |
| 1 1/4 | 32 | Mobile Heizzentralen | |
| 1 1/2 | 38 | Mobile Heizzentralen | |
| 75 | B (75) | Feuerwehr, Industrie | |
| 110 | A (110) | Feuerwehr, Industrie |
Es ist wichtig zu beachten, dass die genauen Innendurchmesser bei Zollangaben je nach Hersteller und Norm leicht variieren können. Für Anschlüsse an Armaturen oder Rohre werden oft auch die Gewindegrößen in Zoll angegeben, die sich auf die Nennweite des Rohres beziehen und nicht direkt dem Außendurchmesser des Gewindes entsprechen.
Längen
Heizungsschläuche sind in verschiedenen Längen erhältlich, von kurzen Anschlussstücken (z.B. 30 cm für Kfz-Anwendungen) bis hin zu Meterware oder Rollen für industrielle oder gebäudetechnische Installationen, wo Längen von mehreren Metern bis zu Dutzenden von Metern benötigt werden können. Spezielle Füllschläuche für Heizungsanlagen sind oft in Längen von 2,5 bis 5 Metern erhältlich.
Welche Rolle spielen Heizungsschläuche im Zusammenhang mit mobilen Heizungen?
Heizungsschläuche spielen eine entscheidende Rolle im Bereich mobiler Heizlösungen, wie sie beispielsweise auf Baustellen, bei Veranstaltungen, in Notunterkünften oder zur temporären Beheizung von Gebäuden eingesetzt werden. Diese mobilen Heizsysteme, oft als Heizmobile, mobile Heizzentralen oder Bauheizungen bezeichnet, benötigen flexible und robuste Schlauchverbindungen, um die erzeugte Wärme effizient und sicher zu den gewünschten Orten zu transportieren.
Anforderungen an Heizungsschläuche in mobilen Anwendungen
- Robustheit und Abriebfestigkeit: Da sie oft unter rauen Bedingungen im Freien oder auf Baustellen eingesetzt werden, müssen die Schläuche widerstandsfähig gegen mechanische Beschädigungen, Abrieb und Witterungseinflüsse sein.
- Flexibilität und Knickfestigkeit: Für den einfachen Transport, die schnelle Installation und Demontage sowie die Anpassung an unterschiedliche Gegebenheiten vor Ort ist eine hohe Flexibilität unerlässlich. Gleichzeitig dürfen die Schläuche nicht knicken, um den Durchfluss des Heizmediums nicht zu behindern.
- Temperatur- und Druckbeständigkeit: Mobile Heizsysteme arbeiten oft mit hohen Temperaturen (z.B. bis zu 90 °C) und hohem Druck. Diesen Bedingungen müssen die Schläuche standhalten können.
- Einfache Kupplungssysteme: Um eine schnelle und sichere Verbindung der Schläuche mit den Heizgeräten und den Verbrauchern zu gewährleisten, kommen häufig Schnellkupplungssysteme wie Storz-Kupplungen oder GEKA-Kupplungen zum Einsatz. Diese ermöglichen einen zügigen Auf- und Abbau der Heizkreisläufe.
Typische Anwendungen für Heizungsschläuche im Kontext mobiler Heizungen
- Verbindung von Heizaggregaten: Sie verbinden die mobile Heizzentrale mit den Wärmeverbrauchern, wie z.B. Lufterhitzern, Heizlüftern oder direkten Anschlüssen an die Gebäudeheizung.
- Transport von Warmluft: Spezielle Warmluftschläuche transportieren die von mobilen Heizgebläsen erzeugte Warmluft in Zelte, Hallen oder Baustellenbereiche. Diese haben oft einen hohen Durchmesser und sind sehr flexibel.
- Temporäre Überbrückung: Bei Ausfall oder Wartung fester Heizsysteme können mobile Heizungen mit entsprechenden Schläuchen schnell eine temporäre Wärmeversorgung sicherstellen.
Die Auswahl des richtigen Heizungsschlauchs für mobile Anwendungen ist entscheidend für die Effizienz und Sicherheit des gesamten Systems.
Quellen:
Schlauchprofi. (geöffnet am 10.09.2025). Hilfe zu Maßeinheiten.
Bauheizung und Bautrocknung Schwemm. (geöffnet am 10.09.2025). Warmluftschläuche.
Geka. PDF. GEKA Schnellkupplungen.
