Mithilfe von Kugelhähnen kann der Durchfluss von Flüssigkeit und Gasen reguliert werden. Wo sie Anwendung finden, wie sie funktionieren, welche unterschiedlichen Kugelhähne es gibt und vieles Weitere können Sie hier nachlesen.
Inhaltsverzeichnis

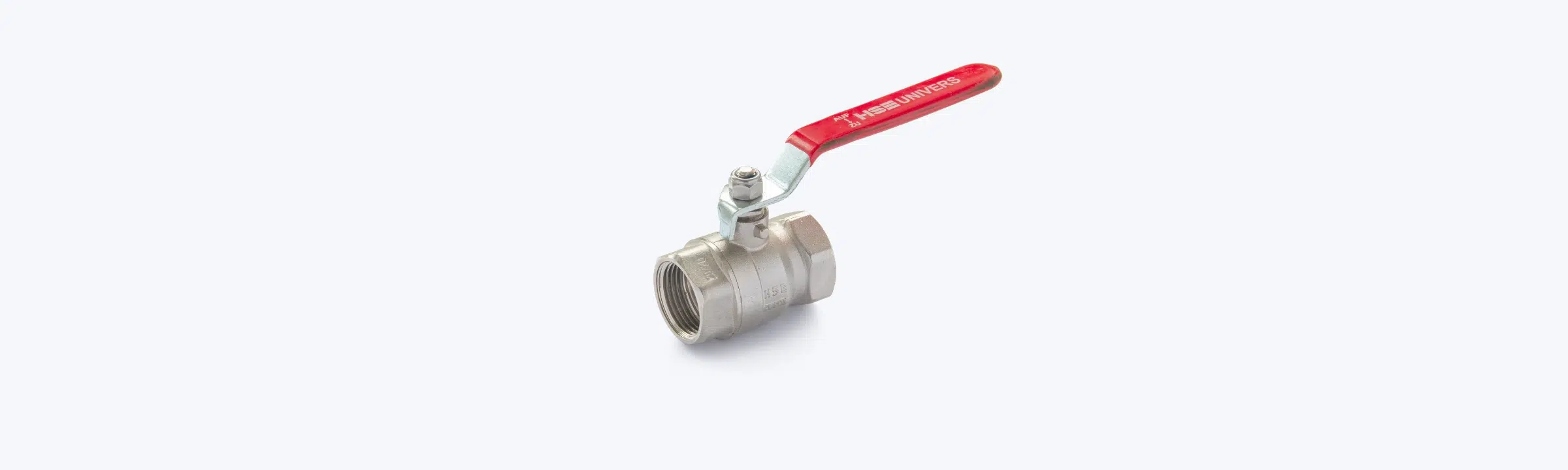

Was ist ein Kugelhahn?
Kugelhähne (auch Kugelhahnen) sind Armaturen mit einer durchbohrten Kugel als Absperrkörper und werden, vor allem bei größeren Leitungsdurchmessern, auch als Kugelschieber bezeichnet. Ebenso wie die ähnlich aufgebauten Kükenhähne werden Kugelhähne meist als Absperrhähne eingesetzt. Charakteristisch für einen Absperrhahn ist das vollständige Schließen durch Drehung der Achse um lediglich 90° (im Gegensatz etwa zu Ventilen und Schiebern). Kugelhähne können mit Stellantrieben ausgestattet sein, um das Öffnen und Schließen zu automatisieren.
Wofür werden Kugelhähne verwendet?
Die wichtigsten Anwendungsbereiche umfassen:
- Wasser- und Gasversorgung: Sie werden häufig in Trinkwasserinstallationen, Heizungsanlagen und Gasleitungen eingesetzt, um den Durchfluss von Medien zu steuern.
- Industrie: In der chemischen Industrie, Öl- und Gasförderung, Lebensmittelverarbeitung und Pharmaindustrie sind Kugelhähne unverzichtbar.
- Heizungs- und Sanitärtechnik: Sie werden in mobilen und stationären Heizungsanlagen, Solaranlagen und sanitären Systemen verwendet, oft zum Entleeren und Befüllen von Kreisläufen.
- Kritische Anwendungen: Spezielle Kugelhähne sind für Hochdruck-, Hochtemperatur- und abrasive Umgebungen konzipiert, wie sie beispielsweise in der Energiebranche oder bei kryogenen Anwendungen vorkommen.
Überall dort, wo ein schneller und zuverlässiger Absperrmechanismus für Flüssigkeiten oder Gase benötigt wird, sind Kugelhähne eine bevorzugte Wahl.
Wie funktioniert ein Kugelhahn?
Eine durchbohrte Kugel dient als Absperrkörper. Durch Drehung der Kugel um 90 Grad wird der Durchfluss des Mediums entweder vollständig ermöglicht oder gestoppt. Die Dichtringe werden so positioniert, dass der Druck des Mediums auf Kugel bzw. Dichtungsring zu einer Erhöhung des Anpressdrucks zwischen Kugel und Dichtring führt. Bei schwimmender Lagerung wird die Kugel in die gegenüberliegende Dichtfläche gedrückt; bei geführter Kugel drückt das Fluid die Dichtung gegen Gehäuse und Kugel.
Welche unterschiedlichen Kugelhähne und Größen gibt es?
Man unterscheidet Kugelhähne nach der Größe des Durchgangs, der Art der Dichtung und der Lagerung der Kugel:
- Nach der Größe des Durchgangs
o Mit vollem Durchgang: Die Bohrung in der Kugel hat denselben Innendurchmesser wie die angeschlossene Rohrleitung, was geringe Strömungsverluste zur Folge hat
o Mit reduziertem Durchgang: Die Bohrung in der Kugel hat einen kleineren Innendurchmesser als die angeschlossene Rohrleitung - Nach der Art der Dichtung
o Weichdichtende Kugelhähne: Meist mit Dichtring aus Kunststoff (häufig PTFE) für Temperaturbereiche bis 220 °C
o Metallische Dichtungen: Bei höheren Betriebstemperaturen und/oder durchgeleiteten Feststoffen - Nach der Lagerung der Kugel
o Schwimmende Kugel: Die Kugel wird durch den Sitz in beidseitig angeordneten Dichtringen in Position gehalten.
o Geführte Kugel: Die Kugel ist an zwei gegenüberliegenden Seiten mit einem Zapfen versehen, der im Gehäuse gelagert wird, wodurch nur ein Dichtring erforderlich ist.
Zusätzlich gibt es:
- Drei-Wege-Kugelhähne: Die Kugel hat eine L- oder T-Bohrung, um den Fluss des Mediums auf ein oder zwei Abgänge zu verteilen.
- Vier- oder Fünf-Wege-Hähne: Weitere Varianten mit komplexeren Flussverteilungen.
Kugelhähne sind in einer Vielzahl von Größen erhältlich, um den unterschiedlichen Anforderungen und verschiedenen Anwendungen gerecht zu werden. Die Größen werden üblicherweise in Zoll (für Gewindeanschlüsse) oder als Nennweite (DN, für Flanschanschlüsse) angegeben.
Gängige Kugelhahn-Größen
- Zoll-Angaben (für Gewindeanschlüsse): 1/4″, 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″, 2 1/2″ und größer.
- Nennweiten (DN, für Flanschanschlüsse): DN15, DN20, DN25, DN32, DN40, DN50, bis hin zu sehr großen Nennweiten wie DN1000 für industrielle Anwendungen wie Pipelines.
Die Auswahl der richtigen Größe hängt vom Rohrdurchmesser und dem benötigten Durchfluss ab.
Wofür werden Kugelhähne im Zusammenhang mit mobilen Heizungen verwendet?
Sie werden verwendet, um das Heizsystem zu entleeren oder zu befüllen. Ihre schnelle Absperrfunktion ist hierbei besonders vorteilhaft. Sie ermöglichen einfaches und kontrolliertes Einfüllen von Flüssigkeiten (z.B. Wärmeträgerflüssigkeit) und das schnelle Ablassen bei Bedarf. Kugelhähne sind ideal für Systeme, die regelmäßig befüllt und entleert werden müssen, wie mobile Heizsysteme oder Tanks.
Was ist besser, Kugelhahn oder Absperrschieber?
Sowohl Kugelhähne als auch Absperrschieber dienen der Regelung des Durchflusses von Flüssigkeiten und Gasen in Rohrleitungen, unterscheiden sich jedoch in Aufbau und Funktionsweise sowie ihren Vor- und Nachteilen:
Kugelhahn
- Funktionsweise: Schließt oder öffnet den Durchfluss durch eine 90-Grad-Drehung einer durchbohrten Kugel. Dies ermöglicht ein sofortiges Öffnen und Schließen.
- Vorteile:
o Schnelles Öffnen und Schließen (Vierteldrehung)
o Geringer Strömungswiderstand bei vollem Durchgang
o Gute Dichtheit im geschlossenen Zustand
o Kompakte Bauweise
o Wartungsarm - Nachteile:
o Eingeschränkte Fähigkeit zur Durchflussregelung (nicht proportional zum Drehwinkel)
o Kann bei schnellem Schließen Druckschläge verursachen
o Totraum, in dem sich Medien ansammeln können (hygienische Bedenken bei bestimmten Anwendungen)
o Höhere Betätigungskräfte bei großen Nennweiten und hohem Druck
Absperrschieber
- Funktionsweise: Reguliert den Durchfluss durch das Anheben oder Absenken eines Schiebers (Keil oder Platte) senkrecht zur Strömungsrichtung. Dies erfordert mehrere Umdrehungen des Handrads.
- Vorteile:
o Geringer Druckverlust im vollständig geöffneten Zustand
o Geeignet für große Nennweiten und hohen Druck
o Kein Totraum - Nachteile:
o Langsames Öffnen und Schließen
o Nicht zur Drosselung geeignet (Verschleiß bei teilweisem Öffnen)
o Benötigt mehr Platz in der Höhe für den Schieber
o Kann bei häufigem Gebrauch zu Verschleiß an den Dichtflächen führen
Fazit: Die Wahl zwischen Kugelhahn und Absperrschieber hängt stark von der spezifischen Anwendung ab. Für schnelle Absperrungen und Anwendungen mit vollem Durchfluss sind Kugelhähne oft die bessere Wahl. Für Anwendungen, die einen geringen Druckverlust und die Handhabung großer Volumen erfordern, sind Absperrschieber vorteilhafter.
Kann ein Kugelhahn undicht werden?
Ja, ein Kugelhahn kann im Laufe der Zeit undicht werden. Dies kann verschiedene Ursachen haben:
- Verschleiß der Dichtungen: Die Dichtringe (oft aus PTFE) sind Verschleißteile. Durch häufiges Öffnen und Schließen, hohe Temperaturen, aggressive Medien oder Feststoffe im Medium können sie beschädigt werden oder ihre Elastizität verlieren, was zu Undichtigkeiten führt.
- Ablagerungen: Partikel oder Ablagerungen im Medium können sich zwischen Kugel und Dichtung festsetzen und die Dichtheit beeinträchtigen.
- Korrosion: Bei der Wahl aggressiver Medien kann Korrosion am Gehäuse oder an der Kugel auftreten, was zu Leckagen führen kann.
- Druckschläge: Druckschläge können die Dichtringe belasten und auf Dauer zu Schäden und Undichtigkeiten führen.
- Unsachgemäße Installation oder Wartung: Fehlerhafte Installationen oder ausbleibende Wartungen können die Lebensdauer eines Kugelhahns ebenfalls negativ beeinflussen.
Regelmäßige Wartung und die Auswahl des richtigen Kugelhahntyps sind entscheidend, um Undichtigkeiten vorzubeugen.
Quellen:
Tameson.de. (gesichtet am 22.08.2025). Kugelhahn-Anwendungen.
Domdor.com (gesichtet am 22.08.2025). Absperrschieber vs. Kugelhahn.
Deki-valve.com (gesichtet am 22.08.2025). What are the disadvantages of the ball valves?
