Um mehrere Elemente miteinander zu verbinden, werden in der Industrie oft Sicherheitsschellen verwendet. Hier erklären wir, wie sie funktionieren und welche Unterschiede es gibt.
Inhaltsverzeichnis
Was ist eine Sicherheitsschelle?

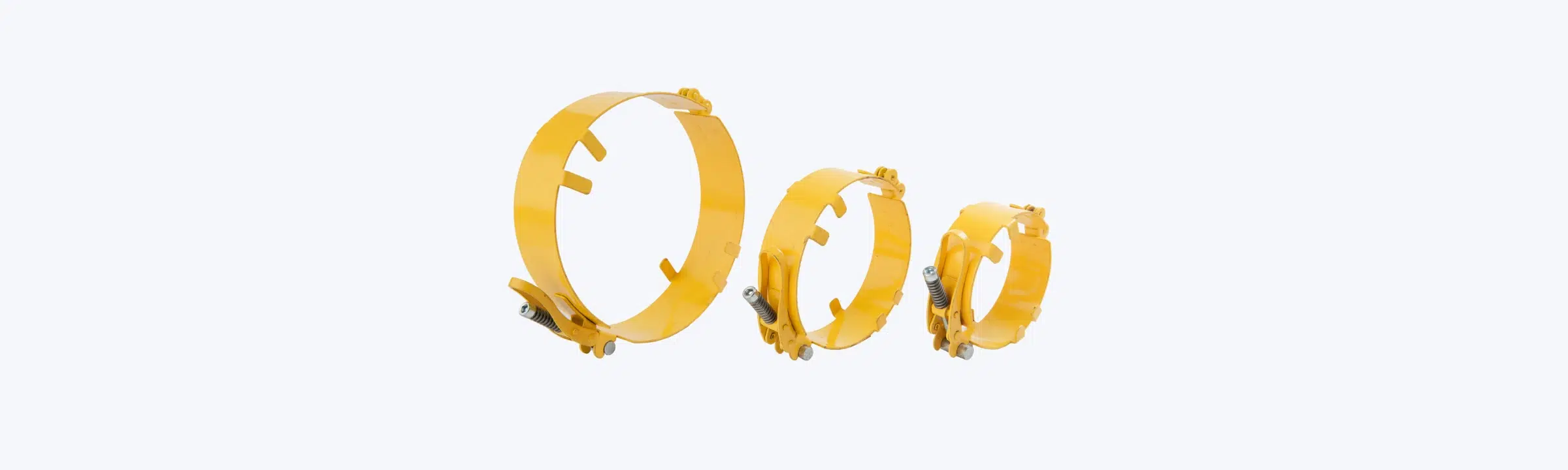

Eine Sicherheitsschelle ist ein Befestigungselement, das die Stabilität und Sicherheit von Verbindungen gewährleistet. Sie verbindet zwei oder mehr Elemente fest miteinander oder sichert eine bestehende Verbindung zusätzlich. Sie ist dafür konzipiert, hohen Belastungen standzuhalten.
Wofür werden Sicherheitsschellen verwendet?
Zu den Hauptanwendungen von Sicherheitsschellen gehören:
- Gasinstallationen: Hier sichern sie Verschraubungen an Gaszählern, Druckreglern und anderen Armaturen, um Leckagen und unbefugte Eingriffe zu verhindern.
- Rohrleitungssysteme: In komplexen Rohrleitungssystemen, insbesondere solchen, die unter Druck stehen oder axialen Schubkräften ausgesetzt sind (z.B. bei LORO-X-Systemen) verhindern Sicherheitsschellen das Auseinandergleiten der Rohre.
- Schlauchverbindungen: Bei Hochdruckschläuchen sorgen sie für eine feste und verdrehsichere Kopplung.
- Bauwesen und Infrastruktur: Im Bereich der Baustellenabsicherung werden die Schellen eingesetzt, um Bauzäune stabil miteinander zu verbinden. Dies erhöht nicht nur die Standfestigkeit der Absperrung, sondern kann auch Diebstahl oder unbefugtes Entfernen der Zäune erschweren, da einige Schellen nur mit Spezialwerkzeug geöffnet werden können.
- Mobile Heizsysteme: Sie spielen eine wichtige Rolle bei der Sicherung von Schlauchverbindungen in mobilen Heiz- und Kühlsystemen, um einen sicheren und effizienten Betrieb zu gewährleisten.
Der Zweck von Sicherheitsschellen besteht in der Erhöhung der Betriebssicherheit und der Vermeidung von Schäden oder Gefahren, die durch gelöste oder manipulierte Verbindungen entstehen könnten.
Wie funktioniert eine Sicherheitsschelle?
Die Funktion einer Sicherheitsschelle basiert auf der festen und dauerhaften Verbindung durch mechanischen Druck oder Verriegelung. Sicherheitsschellen umschließen die zu sichernden Komponenten, z.B. Rohre, Schläuche oder Verschraubungen, und werden so fixiert, dass sie eine hohe Haltekraft entwickeln. Das kann durch folgende Mechanismen geschehen:
Schraubmechanismen
Viele der Schellen besehen aus zwei oder mehr Teilen, die um die Verbindung gelegt und dann mit Schrauben festgezogen werden. Durch den Anzug der Schrauben wird eine Klemmkraft erzeugt, welche die Komponenten sicher zusammenhält und ein Verrutschen oder Lösen verhindert.
Verriegelungssysteme
Einige Schellen verfügen über integrierte Verriegelungsmechanismen, die ein schnelles und dennoch sicheres Anbringen und Lösen ermöglichen. Diese Systeme können oft nur mit speziellem Werkzeug betätigt werden, was einen zusätzlichen Schutz vor unbefugtem Zugriff bietet. Dies ist beispielsweise bei Schellen für Bauzäune der Fall.
Form- und Kraftschluss
Sicherheitsschellen stellen sowohl einen Formschluss (passgenaue Umschließung der Komponenten) als auch einen Kraftschluss (Reibung durch Anpressdruck) her. Bei Storz-Kupplungen beispielsweise verhindern seitlich angebrachte Laschen ein Verdrehen der Kupplung, indem sie formschlüssig in entsprechende Aussparungen greifen.
Die Funktionsweisen der Schellen sind darauf ausgelegt, eine Verbindung zu schaffen, die auch unter extremen Bedingungen wie Vibrationen, Druckschwankungen oder mechanischer Beanspruchung stabil bleibt und die Integrität des Systems aufrechterhält.
Wozu benötigt man Sicherheitsschellen im Zusammenhang mit mobilen Heizungen?
Mobile Heizungen sind temporäre Lösungen zur Wärmeversorgung von Gebäuden, Baustellen oder bei Ausfall fester Heizsysteme. Diese Anlagen müssen flexibel an bestehende Heizkreisläufe angeschlossen werden, was den Einsatz von robusten Schlauchverbindungen erfordert. Hier spielen die Schellen eine entscheidende Rolle.
Aus folgenden Gründen sind Sicherheitsschellen im Zusammenhang mit mobilen Heizungen notwendig:
Hoher Druck
Die Schellen sorgen für eine zusätzliche Fixierung der Schläuche an den Kupplungen und verhindern ein Auseinandergleiten unter Druck.
Vermeidung von Leckagen
Undichtigkeiten in Heizkreisläufen können zu erheblichen Schäden und Effizienzverlusten führen. Die Schellen gewährleisten, dass die Schlauchverbindungen auch bei Vibrationen oder plötzlichen Druckschwankungen fest und dicht bleiben.
Betriebssicherheit
Eine gelöste Schlauchverbindung unter Druck kann gefährlich sein und zu Verletzungen und Sachschäden führen. Durch die zusätzliche Sicherung der Schlauchanschlüsse durch die Schellen wird die allgemeine Betriebssicherheit der mobilen Heizsysteme erhöht.
Schutz vor Manipulation
In manchen Fällen können die Schellen unbefugte Manipulationen an den Schlauchverbindungen erschweren, insbesondere wenn sie spezielle Verriegelungsmechanismen aufweisen.
Sicherheitsschellen sind also ein kritischer Bestandteil, um die Zuverlässigkeit und Sicherheit mobiler Heizlösungen zu gewährleisten und einen reibungslosen Betrieb unter wechselnden Einsatzbedingungen zu ermöglichen.
Welche unterschiedlichen Sicherheitsschellen und Größen gibt es?
Die Vielfalt an Schellen ist groß und spiegelt die breite Palette ihrer Anwendungsbereiche wider. Sie unterscheiden sich in Material, Bauform, Größe und dem spezifischen Verriegelungsmechanismus. Das sind einige gängige Typen und Beispiele für Größen:
Sicherheitsschellen für Gasinstallationen
Diese sind oft aus Edelstahl oder verzinktem Stahl gefertigt und speziell für die Sicherung von Gaszähler-Verschraubungen und ähnlichen Anschlüssen konzipiert. Die Größen richten sich nach den Nennweiten der Gasleitungen und den Abmessungen der zu sichernden Armaturen. Ein Beispiel für Größen, wie sie bei Gaszähler-Verschraubungen vorkommen können, sind in der folgenden Tabelle dargestellt:
| Größe | Innenmaße A (mm) | Innenmaße B (mm) | Rohröffnungen C (mm) | Rohröffnungen D (mm) |
|---|---|---|---|---|
| G4 | 52 | 22 | 30 | 34 |
| G4-6 | 57 | 22 | 38 | 44 |
| G6-10 | 67 | 23 | 48 | 55 |
| G10-16 | 75 | 25 | 54 | 61 |
| G25 | 92 | 26 | 69 | 76 |
Sicherheitsschellen für Storz-Kupplungen
Speziell für Feuerwehrschläuche und andere Anwendungen mit Storz-Kupplungen konzipiert, verhindern diese Schellen ein Verdrehen und ungewolltes Lösen der Kupplungen. Sie sind für die gängigen Storz-Größen wie C (DN 52), B (DN 75) und A (DN 110) verfügbar.
Sicherheitsschellen für Bauzäune
Diese dienen der stabilen Verbindung einzelner Bauzaunfelder und sind oft so konstruiert, dass sie nur mit Spezialwerkzeug geöffnet werden können, um Diebstahl zu verhindern. Die Größen sind an die Standardmaße von Bauzaunpfosten angepasst.
Schlauchschellen mit Sicherheitsmerkmalen
Neben den klassischen Schellen gibt es auch Varianten mit zusätzlichen Sicherheitsmerkmalen, die ein unbeabsichtigtes Lösen verhindern, beispielsweise durch spezielle Verriegelungen oder die Notwendigkeit von Spezialwerkzeug zur Montage und Demontage. Diese sind in einer breiten Palette von Durchmessern für verschiedene Schlauchgrößen erhältlich.
Die Auswahl der richtigen Schelle hängt maßgeblich vom spezifischen Anwendungsfall, den zu erwartenden Belastungen, den Materialanforderungen (z.B. Korrosionsbeständigkeit) und den Sicherheitsvorschriften ab. Es ist wichtig, stets die passende Schelle für die jeweilige Anwendung zu wählen, um Sicherheit und Funktionalität zu gewährleisten.
Quelle:
Viega.de. (Stand vom 22.09.2025). Sicherheitsschelle.
Loro.de. (Stand vom 22.09.2025). Sicherungsschellen.
Vigot-schlauch.de (Stand vom 22.09.2025). Sicherheitsschelle Bronze.
