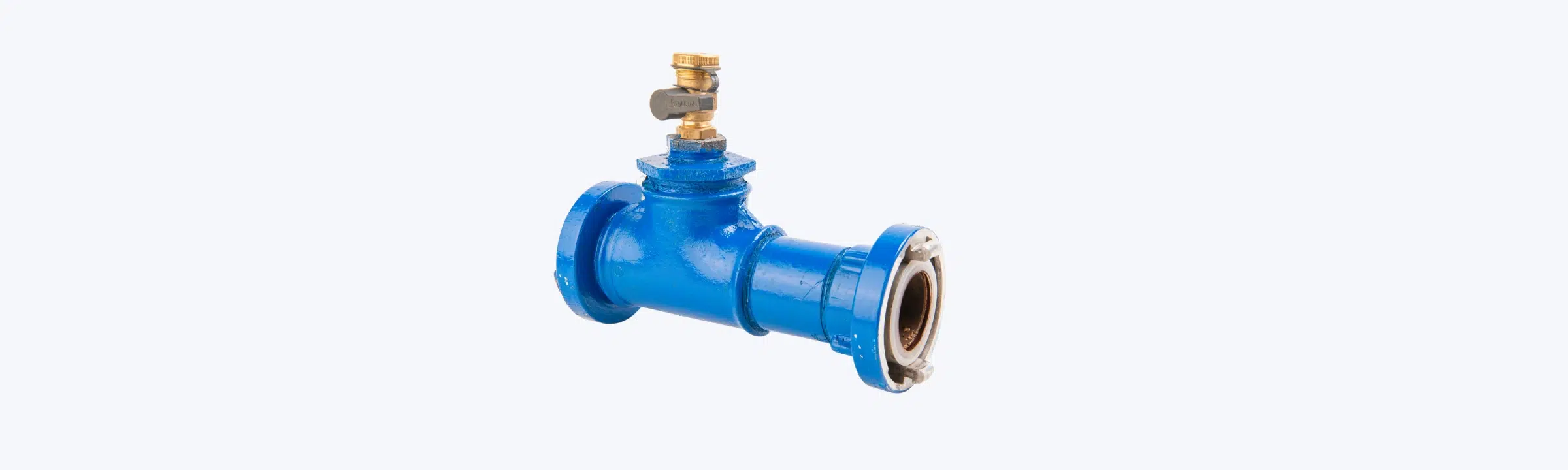

T-Stück – Begriffserklärung

Wer im industriellen Bereich oder im Handwerk den Fluss von Flüssigkeiten und Co. verzweigen möchte, arbeitet mit T-Stücken. Hier erklären wir, wo sie überall zum Einsatz kommen, wie sie funktionieren und welche Unterschiede es gibt.

Was ist ein T-Stück?

Ein T-Stück, auch Abzweigstück genannt, ist ein Formstück oder Verbindungsglied, das in verschiedenen technischen Bereichen eingesetzt wird, um eine Abzweigung von einer Hauptleitung oder einem durchlaufenden Träger zu ermöglichen. Seinen Namen verdankt es seiner charakteristischen Form, die dem Buchstaben „T“ ähnelt. Es verfügt typischerweise über drei Anschlüsse: einen Eingang und zwei Ausgänge, die in einem Winkel von 90 Grad zueinander stehen, oder einen durchgehenden Hauptanschluss und einen seitlichen Abzweig. T-Stücke werden verwendet, um den Fluss von Flüssigkeiten, Gasen, Druckluft oder auch elektrischen Leitungen zu verzweigen oder zusammenzuführen. Sie sind ein grundlegendes Element in Rohrleitungssystemen, Lüftungsanlagen, Kabelinstallationen und sogar in tragenden Konstruktionen.

Wofür werden T-Stücke verwendet?

Abzweigstücke sind aufgrund ihrer Fähigkeit, Ströme zu verzweigen oder zusammenzuführen, vielfältig anwendbar. Ihre Hauptfunktion besteht darin, ein Medium (Flüssigkeit, Gas, Luft, Kabel) von einem Hauptweg in einen oder mehrere Nebenwege zu leiten oder umgekehrt, um mehrere Wege zu einem zusammenzuführen. Die Anwendungsbereiche umfassen unter anderem:

Sanitär- und Heizungsinstallationen

Hier sind Abzweigstücke unverzichtbar, um Wasserleitungen zu verzweigen, Heizkreisläufe zu gestalten oder Warmwasseranschlüsse zu schaffen. Sie ermöglichen die effiziente Verteilung von Heizwasser in modernen Heizungsanlagen und tragen zur Flexibilität bei der Auslegung und verbesserten Regelung bei.

Industrielle Rohrleitungssysteme

In der chemischen Industrie, in Raffinerien, Kraftwerken und anderen industriellen Anlagen werden T-Stücke zur Verzweigung von Prozessleitungen eingesetzt.

Lüftungs- und Klimaanlagen

Sie dienen dazu, Luftströme in Kanalsystemen zu verteilen oder zusammenzuführen, um eine optimale Belüftung und Klimatisierung von Gebäuden zu gewährleisten.

Druckluftsysteme

In Druckluftnetzen ermöglichen Abzweigstücke die Abzweigung von Druckluft zu verschiedenen Verbrauchern oder Werkzeugen.

Kabelmanagement und Elektrotechnik

Auch wenn sie nicht immer als „T-Stücke“ bezeichnet werden, gibt es ähnliche Komponenten, die Kabelstränge zusammenführen, um eine geordnete und sichere Kabelführung zu gewährleisten.

Konstruktiver Ingenieurbau

In tragenden Konstruktionen können Abzweigstücke als Verbindungselement dienen, um Lasten zu verteilen oder strukturelle Elemente miteinander zu verbinden.

Wie funktioniert ein T-Stück?

Die Funktionsweise eines Abzweigstücks ist sehr einfach und ergibt sich direkt aus seiner Geometrie. Ein T-Stück ist ein passives Bauteil, das keine beweglichen Teile besitzt und somit keine aktive Steuerung des Mediums vornimmt. Stattdessen leitet es den Fluss des Mediums basierend auf seiner physischen Konfiguration um oder teilt ihn auf.

Im Detail funktionieren T-Stücke wie folgt:

1. Eingang und Abzweig: Das T-Stück besitzt in der Regel einen Haupteingang, durch den das Medium eintritt. Von diesem Haupteingang aus zweigt sich ein dritter Anschluss, der Abzweig, im rechten Winkel ab. Die beiden anderen Anschlüsse bilden den durchgehenden Hauptstrang.
2. Verteilung des Mediums: Wenn ein Medium (z.B. Wasser, Luft, Gas) in den Haupteingang des T-Stücks gelangt, trifft es auf den Punkt, an dem sich der Abzweig befindet. An diesem Punkt teilt sich der Strom des Mediums auf. Ein Teil des Mediums fließt weiterhin geradeaus durch den Hauptstrang, während der andere Teil in den Abzweig umgeleitet wird.
3. Druckverhältnisse: Die Verteilung des Mediums auf den Hauptstrang und den Abzweig hängt von den Druckverhältnissen und dem Widerstand in den jeweiligen Leitungen ab. Das Medium wird den Weg des geringsten Widerstands nehmen. Bei ausgeglichenen Bedingungen teilt sich der Fluss entsprechend der Querschnitte der Ausgänge auf.
4. Zusammenführung (umgekehrte Richtung): Abzweigstücke können auch in umgekehrter Richtung verwendet werden, um zwei separate Ströme zu einem einzigen zusammenzuführen. In diesem Fall treten die Medien durch die beiden Enden des Hauptstrangs oder durch einen Hauptstrang und den Abzweig ein und vereinigen sich am zentralen Punkt, um durch den dritten Anschluss auszutreten.

Es ist wichtig zu beachten, dass T-Stücke im Gegensatz zu Ventilen oder Hähnen keine Möglichkeit bieten, den Fluss aktiv zu regulieren oder abzusperren. Ihre Funktion ist rein passiv und dient der permanenten Verzweigung oder Zusammenführung von Leitungen. Bei der Installation muss daher sichergestellt werden, dass die Strömungsrichtung und die gewünschte Verteilung des Mediums berücksichtigt werden.

Welche unterschiedlichen T-Stücke und Größen gibt es?

Abzweigstücke sind in einer Vielfalt an Typen, Materialien und Größen erhältlich, um den unterschiedlichen Anforderungen in verschieden Anwendungen gerecht zu werden. Die Auswahl des richtigen T-Stücks hängt vom Medium, dem Druck, der Temperatur, den Umgebungsbedingungen sowie den spezifischen Installationsanforderungen ab.

Typen von T-Stücken

Grundsätzlich lassen sich T-Stücke nach ihrer Bauart und Funktion unterscheiden:

• Gleicher Abgang (Equal Tee): Dies ist der häufigste Typ, bei dem alle drei Anschlüsse (der durchgehende Haupstrang und der Abzweig) den gleichen Durchmesser haben. Sie werden verwendet, wenn der Fluss gleichermaßen aufgeteilt oder zusammengeführt werden soll.
• Reduzierter Abgang (Reducing Tee): Bei diesem Typ ist der Durchmesser des Abzweigs kleiner als der des Hauptstrangs. Sie werden eingesetzt, um den Fluss in eine kleine Leitung zu verzweigen oder umgekehrt, einen kleineren Fluss in eine größere Hauptleitung einzuspeisen.
• Y-Stücke (Lateral Tee oder Wye Tee): Obwohl sie dem T-Stück ähneln, haben Y-Stücke einen Abzweig, der in einem Winkel von weniger als 90 Grad (oft 45 Grad) zur Hauptleitung verläuft. Dies ermöglicht einen sanfteren Übergang des Flusses und reduziert Turbulenzen, was besonders in Abwassersystemen oder bei Medien mit Feststoffen vorteilhaft sein kann.
• Kreuzstücke (Cross Tee): Diese Formstücke haben vier Anschlüsse und bilden ein Kreuz. Sie werden verwendet, um eine Leitung in zwei Richtungen zu verzweigen oder vier Leitungen an einem Punkt zusammenzuführen.
• Nahtlose T-Stücke: Diese werden aus einem einzigen Stück Material gefertigt, was ihre Festigkeit und Integrität erhöht und sie ideal für Hochdruckanwendungen macht.
• Geschweißte T-Stücke: Diese werden aus mehreren Teilen zusammengeschweißt und sind oft kostengünstiger für größere Durchmesser oder spezielle Konfigurationen.
• Steckfittings: Diese ermöglichen eine schnelle und einfache Installation ohne Schweißen oder Gewindeschneiden, oft durch einfaches Stecken des Rohres in das Fitting. Sie sind besonders beliebt in der Sanitär- und Heizungstechnik.
• Schraub-T-Stücke: Diese verfügen über Gewindeanschlüsse und werden durch Verschrauben mit den entsprechenden Rohren verbunden. Sie sind weit verbreitet und bieten eine sichere Verbindung.
• Pressfittings: Eine moderne Verbindungstechnik, bei der das T-Stück mittels einer speziellen Presszange dauerhaft mit dem Rohr verbunden wird. Dies bietet eine schnelle und zuverlässige Verbindung.

Materialien

T-Stücke werden aus unterschiedlichen Materialien hergestellt, die für verschiedene Anwendungen optimiert sind:

• Stahl (Kohlenstoffstahl, Edelstahl): Sehr robust und langlebig, geeignet für hohen Druck und hohe Temperaturen. Edelstahl bietet zusätzlich Korrosionsbeständigkeit und ist ideal für aggressive Medien oder Anwendungen in der Lebensmittel- und Pharmaindustrie.
• Gusseisen (Grauguss, Temperguss): Traditionelle Materialien, die für ihre Festigkeit und Beständigkeit bekannt sind, oft in Wasser- und Abwassersystemen eingesetzt. Temperguss-T-Stücke sind besonders widerstandsfähig.
• Messing: Korrosionsbeständig und gut zu verarbeiten, häufig in Sanitär- und Heizungsinstallationen sowie in Trinkwassersystemen verwendet.
• Kupfer: Leicht zu verarbeiten und korrosionsbeständig, oft in Heizungs- und Trinkwasserinstallationen eingesetzt.
• Kunststoffe (PVC, PP, PE): Leicht, korrosionsbeständig und kostengünstig, ideal für Anwendungen mit Wasser, Abwasser, Chemikalien oder in der Bewässerung.
• Rotguss: Eine Legierung aus Kupfer, Zinn und Zink, die gute Korrosionsbeständigkeit und mechanische Eigenschaften aufweist, oft in Trinkwasserinstallationen verwendet.

Größen und Abmessungen

Die Größen von Abzweigstücken werden in der Regel durch den Durchmesser der anzuschließenden Rohre oder Leitungen bestimmt. Diese können in Millimetern (metrisch) oder Zoll (imperial) angegeben werden. Gängige Größen reichen von wenigen Millimetern für kleine Anwendungen (z.B. Schlauchverbinder) bis hin zu mehreren Metern für industrielle Großanlagen. Die genauen Abmessungen, Wandstärken und Toleranzen sind oft in nationalen und internationalen Normen wie DIN, EN oder ASME festgelegt, um Kompatibilität und Sicherheit zu gewährleisten.

Die Wahl des Materials und der Bauart des T-Stücks hängt vom spezifischen Anwendungsbereich, dem zu transportierenden Medium, den Druck- und Temperaturanforderungen sowie den Umgebungsbedingungen ab.

Wofür werden T-Stücke im Zusammenhang mit mobilen Heizungen verwendet?

Im Kontext mobiler Heizungen spielen T-Stücke eine entscheidende Rolle bei der effizienten Verteilung von Warmluft oder Heizwasser in temporären oder flexiblen Heizsystemen. Mobile Heizungen kommen in verschiedenen Szenarien zum Einsatz, wie beispielsweise auf Baustellen, bei Veranstaltungen, in Notunterkünften oder Zelten.

Die Hauptanwendungen von Abzweigstücken im Zusammenhang mit mobilen Heizungen

• Verzweigung von Warmluftkanälen: Mobile Lufterhitzer erzeugen Warmluft, die über flexible Schläuche oder Rohre verteilt wird. T-Stücke ermöglichen es, diese Warmluftströme in verschiedene Bereiche oder Räume zu leiten. Beispielsweise kann ein T-Stück verwendet werden, um die Warmluft von einem zentralen Heizgerät in zwei separate Zelte oder verschiedene Bereiche eines großen Raumes zu führen.
• Anschluss von Zusatzheizungen: In größeren mobilen Heizsystemen oder bei der Kombination mehrerer Heizgeräte können Abzweigstücke dazu dienen, die Ausgänge von mehreren Heizungen zu einem gemeinsamen Verteilersystem zusammenzuführen oder umgekehrt, eine Hauptleitung in mehrere kleinere Heizkreise aufzuteilen.
• Flexible Installation: Da mobile Heizsysteme oft temporär aufgebaut werden, sind T-Stücke, die eine einfache und schnelle Installation ermöglichen (z.B. Steckverbindungen), besonders vorteilhaft. Sie tragen zu Flexibilität und intuitiven Anwendung dieser Systeme bei.

Die Verwendung von Abzweigstücken im Zusammenhang mit mobilen Heizungen trägt zur Effizienz und Anpassungsfähigkeit dieser Systeme bei, indem sie eine präzise und bedarfsgerechte Wärmeverteilung ermöglichen, selbst unter wechselnden Einsatzbedingungen.

Quellen:

Ksb.com (Stand vom 22.08.2025). T-Stück.

Hewa Solutions. (Stand vom 22.08.2025). T-Stücke.

Langenscheidt.com (Stand vom 22.08.2025). T-Stück.

Erne Fittings. (Stand vom 22.08.2025). Kaltformgebung T-Stücke.
