Der folgende Wiki-Eintrag bietet einen umfassenden Überblick über Airhandler. Im Kontext mobiler Heizungen und Kühlsysteme verteilen sie die erzeugte Wärme oder Kälte effizient und sicher auf Baustellen, in Industriehallen oder Veranstaltungszelten.
Inhaltsverzeichnis
Was ist ein Airhandler?
Es handelt sich hierbei um eine zentrale Komponente in der Branche der Heizungs-, Lüftungs- und Klimaanlagen (HLK), deren Hauptaufgabe es ist, Luft zu konditionieren und zu zirkulieren. Ein Airhandler ist ein großes, kastenförmiges Gerät, das verschiedene Module zur Luftbehandlung enthält, darunter Ventilatoren, Heiz- und Kühlregister, Filter und Dämpfer.
Wofür werden Airhandler verwendet?
Sie regulieren die Luftqualität, Temperatur und Feuchtigkeit in einem Gebäude und verteilen die aufbereitete Luft über ein Kanalsystem (oder direkt) an den zu versorgenden Raum.
Wie funktionieren Airhandler?
Die Funktionsweise basiert auf einem sequenziellen Prozess, bei dem die Luft verschiedene Behandlungsstufen durchläuft, bevor sie in den Raum abgegeben wird.
- Luftansaugung und Mischung: Das Gerät saugt entweder Außenluft (Frischluft) und/oder Abluft (Rückluft) aus dem Gebäude an. In einer Mischkammer wird das Verhältnis von Außen- und Rückluft über Dämpfer gesteuert, um die gewünschte Zulufttemperatur effizient zu erreichen und die Innenraumluftqualität zu gewährleisten.
- Filtration: Die angesaugte Luft wird durch Filter geleitet, um Staub, Pollen, Schmutzpartikel und andere Schadstoffe zu entfernen. Dies schützt nicht nur die nachgeschalteten Komponenten des Gerätes, sondern sorgt auch für eine saubere Zuluft.
- Konditionierung (Heizen/Kühlen): Die gefilterte Luft strömt über Wärmetauscher-Register. Diese Register können mit heißem Wasser, Dampf, Kaltwasser oder Kältemittel (Glykol-Wasser-Gemisch im mobilen Bereich) betrieben werden, um die Luft zu heizen oder zu kühlen.
- Feuchtigkeitskontrolle: Je nach Anforderung kann das Gerät auch zur Entfeuchtung (durch Überkühlung, um Kondensation zu erzeugen) oder zur Befeuchtung der Luft dienen.
- Luftzirkulation: Ein leistungsstarker Ventilator (Gebläse) saugt die behandelte Luft durch die Komponenten und drückt sie in das Kanalsystem (oder direkt) in den zu versorgenden Bereich.
Komponenten eines Airhandlers:
Ein typisches Gerät besteht aus mehreren Komponenten, die je nach Anwendung variieren können:
| Komponente | Funktion |
|---|---|
| Ventilator | Zirkuliert die Luft durch das Gerät und das Kanalsystem; häufig als Radialventilator ausgeführt |
| Filter | Entfernt Partikel aus der Luft, von einfachen Plattenfiltern bis zu HEPA-Filtern |
| Heiz- und Kühlregister | Wärmetauscher, die die Lufttemperatur mittels Warmwasser/Dampf oder Kaltwasser/Kältemittel regulieren |
| Mischkammer | Reguliert das Verhältnis von Außenluft und Rückluft zur Temperatur- und Luftqualitätskontrolle |
| Schalldämpfer | Reduziert die vom Ventilator erzeugten Betriebsgeräusche |
| Schwingungsdämpfer | Flexible Verbindungen und Federungen, um die Übertragung von Vibrationen des Ventilators auf das Gebäude zu verhindern |
Welche Arten von Airhandlern gibt es?
Sie werden nach verschiedenen Kriterien klassifiziert, wobei die Anwendung und Bauweise die gängigsten Unterscheidungsmerkmale sind:
• Terminal Units / Gebläsekonvektoren: Kleine Geräte für den lokalen Einsatz, die oft nur einen Filter, ein Register und einen Ventilator enthalten.
• Makeup Air Units (MAU) / Fresh Air Handling Units (FAHU): Geräte, die 100 % Außenluft konditionieren und keine Rückluft verwenden
• Rooftop Units (RTU) / Packaged Units (PU): Geräte, die für den Außeneinsatz konzipiert sind, typischerweise auf Dächern
• Mobile Geräte: Speziell für den temporären Einsatz konzipiert, oft kompakte und robuste Geräte, die schnell an mobile Heiz- oder Kühlsysteme angeschlossen werden können

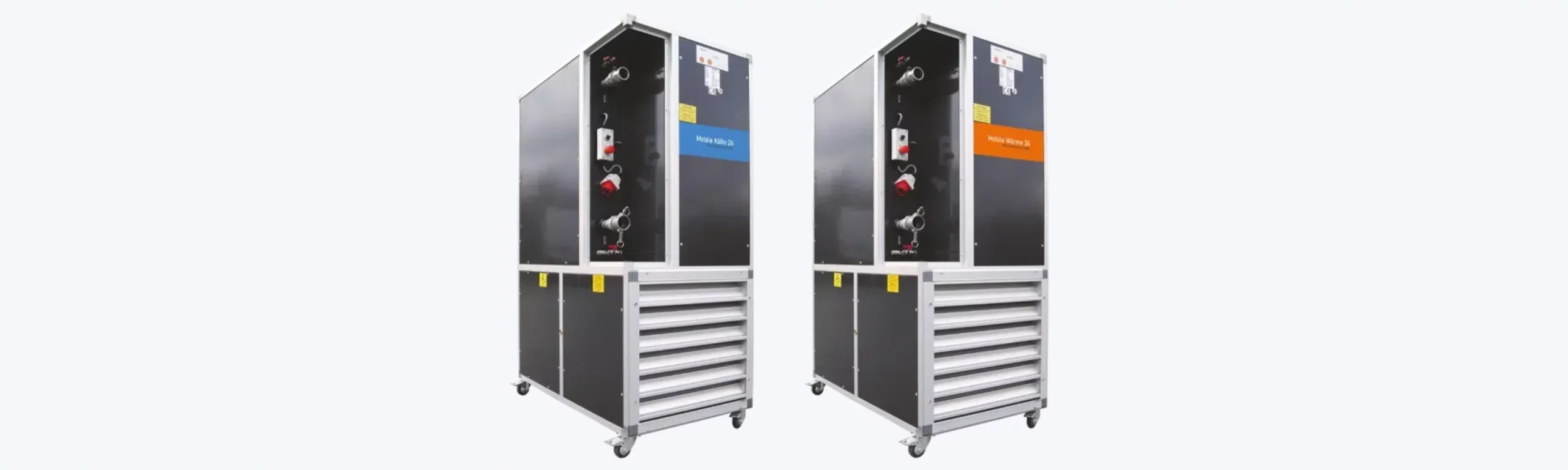

Typen mobiler Airhandler
Mobile Geräte sind oft als Umluftkühler oder Lüftungsanlagen konzipiert und zeichnen sich durch hohe Leistung (z.B. 50 kW bis 150 kW) und einfache Transportierbarkeit aus.
| MW24-Beispiel | Hauptfunktion | Medium | Leistung (Beispiel) |
|---|---|---|---|
| Airhandler Lüftungsanlage | Heizen und Luftverteilung | 30% Wasserglykolgemisch | 75 kW / 150 kW |
| Airhandler Umluftkühler | Kühlen und Luftverteilung | 30% Wasserglykolgemisch | 50 kW / 70 kW |
Diese mobilen Geräte nutzen in der Regel Warmluftschläuche mit großem Durchmesser (z.B. 500 mm), um die konditionierte Luft über eine Distanz von bis zu 30 Metern gleichmäßig zu verteilen.
Was haben Airhandler mit mobiler Wärme und Kälte zu tun?
Airhandler spielen eine wichtige Rolle in der mobilen Wärme- und Kältetechnik. Während eine mobile Heizzentrale die Wärme erzeugt, ist der Handler das Bindeglied, das diese Wärme in die Luft überträgt und im Raum verteilt.
Verwendungszwecke im mobilen Bereich
Mobile Geräte werden in Situationen eingesetzt, in denen eine schnelle, flexible und leistungsstarke Temperaturregulierung erforderlich ist. Die Einsatzmöglichkeiten sind vielfältig:
- Baustellenheizung: Beheizung von Rohbauten, um Bauprozesse zu beschleunigen oder Frostschäden zu verhindern.
- Industrie- und Lagerhallen: Effiziente Temperaurregulierung in großen, offenen Räumen
- Veranstaltungsorte: Kontrollierte Luftzirkulation und angenehme Temperaturen in Festzelten, temporären Hallen oder bei Events
- Spezialanwendungen: Optimale Betriebsbedingungen in Serverräumen (Kühlung) oder kontrollierte Luft in Gesundheitseinrichtungen
Die Geräte von Mobile Wärme 24 sind indirekte Systeme. Das bedeutet, sie enthalten keine eigene Brennkammer, sondern funktionieren als Wärmeüberträger. Sie werden über Schläuche an eine externe mobile Heizzentrale (oder Kältezentrale) angeschlossen, die das heiße (oder kalte) Wasser-Glykol-Gemisch liefert. Der Airhandler bläst dann die Raumluft über die Register, um die Wärme aufzunehmen und in den Raum abzugeben. Dies gewährleistet eine saubere und sichere Beheizung, da keine Verbrennungsgase in den zu beheizenden Raum gelangen.
Im Bereich der mobilen Wärme und Kälte werden sie also oft als indirekte Systeme auf Baustellen, in der Industrie, auf Events oder für Spezialanwendungen eingesetzt.
