Wer im Straßenverkehr Schläuche, Kabel oder andere Leitungen vor Beschädigungen schützen möchte, verlässt sich in der Regel auf Schlauchbrücken. Hier erfahren Sie alles über die genauen Einsatzzwecke und ihre Funktionsweise.
Inhaltsverzeichnis
Was ist eine Schlauchbrücke?
Eine Schlauchbrücke ist ein Hilfsmittel, das primär von Feuerwehren, aber auch in anderen Bereichen wie dem Baugewerbe oder bei Veranstaltungen eingesetzt wird, um Schläuche, Kabel oder andere Leitungen vor Beschädigungen durch darüberfahrende Fahrzeuge oder darüber gehende Personen zu schützen. Sie ermöglichen es, Verkehrswege offen zu halten, während gleichzeitig Leitungen sicher überquert werden können.
Wofür werden Schlauchbrücken verwendet?
Sie werden hauptsächlich für folgende Zwecke verwendet:
- Schutz von Leitungen: Schläuche (z.B. Feuerwehrschläuche, Wasserschläuche, Heizungsschläuche), Kabel (z.B. Stromkabel, Datenkabel) und andere Leitungen vor Beschädigungen durch Überfahren oder Betreten schützen
- Aufrechterhaltung des Verkehrsflusses: Sie ermöglichen es Fahrzeugen und Fußgängern, Straßen, Wege oder Baustellenbereiche zu überqueren, ohne dass die darunterliegenden Leitungen entfernt oder der Verkehr komplett gesperrt werden muss.
- Sicherheit: Sie verhindern Stolperfallen durch lose liegende Schläuche oder Kabel und tragen damit zur Unfallverhütung bei.
- Vermeidung von Druckschwankungen: Bei flüssigkeitsführenden Schläuchen wird durch den Schutz vor Quetschungen ein konstanter Durchfluss gewährleistet und Druckschwankungen verhindert.
Wie funktioniert eine Schlauchbrücke?
Die Funktionsweise einer Schlauchbrücke ist einfach, aber effektiv:
Konstruktion
Sie besteht in der Regel aus robusten Materialien wie Gummi, Kunststoff oder Metall. Sie sind so konstruiert, dass sie eine Rampe bilden, über die Fahrzeuge fahren oder Personen gehen können, während die Schläuche oder Kabel in Kanälen in der Schlauchbrücke liegen.
Kanäle
Die Brücken verfügen über einen oder mehrere Kanäle, in die die Leitungen eingelegt werden. Diese Kanäle sind so dimensioniert, dass sie die gängigen Schlauch- und Kabeldurchmesser aufnehmen können und die Leitungen sicher fixieren.
Stabilität und Rutschfestigkeit
Viele Schlauchbrücken sind mit einer rutschhemmenden Oberfläche ausgestattet, um die Sicherheit beim Überfahren oder Begehen zu gewährleisten. Ihr Eigengewicht und/oder spezielle Befestigungsmöglichkeiten sorgen für Stabilität und verhindern ein Verrutschen.
Belastbarkeit
Sie sind für hohe Belastungen ausgelegt und können je nach Modell Überfahrgewichte von mehreren Tonnen standhalten, um auch schwere Fahrzeuge passieren zu lassen.
Wofür benötigt man Schlauchbrücken im Zusammenhang mit mobilen Heizungen?
Im Zusammenhang mit mobilen Heizungen sind Schlauchbrücken unerlässlich, da mobile Heizsysteme oft temporär an verschiedenen Orten eingesetzt werden und dabei Heizungsschläuche über Verkehrswege oder stark frequentierte Bereiche verlegt werden müssen. Dies ist beispielsweise der Fall bei:
Baustellen
Hier werden mobile Heizungen zur Beheizung von Rohbauten oder zur Estrichtrocknung eingesetzt. Die Heizungsschläuche müssen oft über Zufahrtswege oder Arbeitsbereiche geführt werden.
Veranstaltungen
Bei Großveranstaltungen im Freien, in Zelten oder temporären Bauten werden mobile Heizungen zur Klimatisierung verwendet. Die Schläuche zur Wärmeverteilung müssen dabei oft über Besucherwege oder Versorgungsstraßen gelegt werden.
Not- und Übergangslösungen
Bei Ausfall einer fest installierten Heizungsanlage oder bei temporärem Wärmebedarf kommen mobile Heizungen zum Einsatz. Die Schlauchleitungen müssen dann oft über öffentliche oder private Wege geführt werden, um die Wärme zu den benötigten Stellen zu transportieren.
In all diesen Szenarien sorgen sie dafür, dass die Heizungsschläuche nicht beschädigt werden, der Betriebsablauf nicht gestört wird und die Sicherheit für Personen und Fahrzeuge gewährleistet werden kann.
Welche unterschiedlichen Schlauchbrücken und Größen gibt es?
Neben bodengebundenen Schlauchbrücken gibt es auch Kabelbrücken, die dazu dienen, Schläuche und Kabel über Straßenabschnitte hinweg zu verlegen. Bodengebundene Schlauchbrücken gibt es in verschiedenen Ausführungen und Größen – je nach Einsatzbereich:
- Material: Häufig verwendete Materialien sind Gummi, PVC oder Polyurethan für leichtere Ausführungen und Aluminium oder Stahl für besonders robuste Modelle.
- Anzahl der Kanäle: Es gibt Modelle mit einem, zwei, drei oder sogar fünf Kanälen, um unterschiedlich viele Schläuche oder Kabel gleichzeitig aufzunehmen. Die Kanalbreiten variieren.
- Belastbarkeit: Es gibt sowohl Modelle für Fußgänger und leichte Fahrzeuge als auch Schwerlast-Schlauchbrücken, die Überfahrgewichte von 30 Tonnen und mehr aushalten können.
- Abmessungen: Die Abmessungen variieren stark. Gängige Längen liegen zwischen 800 mm und über 1000 mm, Breiten zwischen 200 mm und 400 mm und Höhen zwischen 50 mm und 150 mm.
- Verbindungssysteme: Viele Schlauchbrücken verfügen über ineinandergreifende Verbindungssysteme, um mehrere Brücken miteinander zu verbinden und so längere Schutzstrecken zu schaffen.
- Spezielle Ausführungen: Es gibt auch spezielle Ausführungen, z.B. mit integrierten Reflektoren für bessere Sichtbarkeit bei Dunkelheit oder Modelle, die besonders gut an Bodenunebenheiten anpassbar sind.

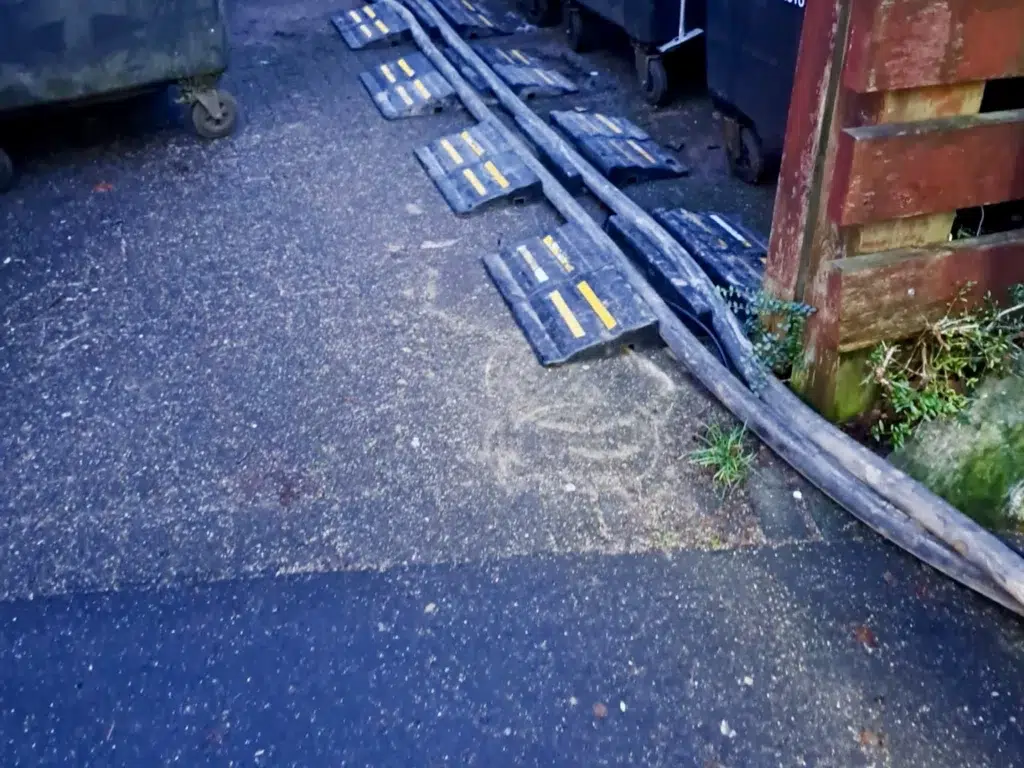

Offene Kanäle bei Schlauchbrücken
Einige Modelle, insbesondere solche für temporäre oder weniger frequentierte Bereiche, können offene Kanäle aufweisen. Sie dienen dann meist hauptsächlich der Prävention von Stolperfallen durch lose herumliegende Schläuche oder Kabel.
Dies bedeutet, dass die Schläuche oder Kabel nicht vollständig umschlossen sind, sondern von oben in die dafür vorgesehenen Rillen gelegt werden. Bei solchen Modellen ist es besonders wichtig, auf folgende Punkte zu achten:
- Sicherer Sitz der Leitungen: Die Schläuche oder Kabel müssen fest in den Kanälen liegen, um ein Herausrutschen oder Verrutschen zu verhindern, insbesondere wenn Fahrzeuge darüberfahren.
- Schutz vor Verschmutzung: Offene Kanäle können anfälliger für das Eindringen von Schmutz oder Wasser sein, die die Leitungen beschädigen oder die Funktion beeinträchtigen könnten. Gegebenenfalls ist eine regelmäßige Kontrolle notwendig.

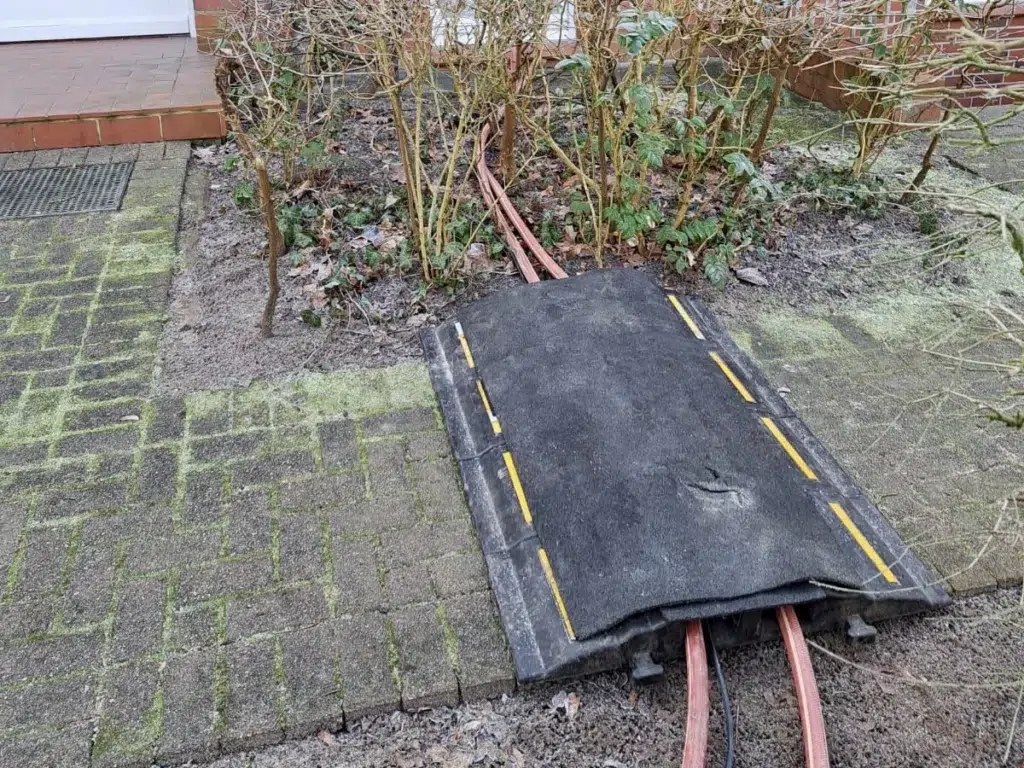

- Anpassung an die Umgebung: In Bereichen mit hohem Verkehrsaufkommen oder bei der Verwendung von sehr empfindlichen Leitungen sollten bevorzugt Schlauchbrücken mit geschlossenen Kanälen oder Abdeckungen verwendet werden, um maximalen Schutz zu gewährleisten.
- Sichtbarkeit: Auch bei offenen Kanälen ist es wichtig, dass die Brücke gut sichtbar ist, um Unfälle zu vermeiden. Dies kann durch auffällige Farben oder zusätzliche Markierungen erreicht werden.
Quellen:
Tomrano. (Stand vom 10.09.2025). Kabelbrücken / Schlauchbrücken.
Hawego. (Stand vom 10.09.2025). Schlauchbrücken.
DENIOS. (Stand vom 10.09.2025). Schlauchbrücken und Kabelbrücken.
